IX. Метод расчета рассеивания выбросов ЗВ в атмосферном воздухе с учетом влияния застройки Приказ 273 методы расчетов рассеивания выбросов вредных загрязняющих веществ в атмосферном воздухе

9.1. Основные расчетные характеристики.

9.1.1. Формулы, приведенные в данной главе, предназначены для проведения расчетов приземных концентраций ЗВ в слое от 0 до 2 м включительно и вертикального распределения концентраций ЗВ (включая расчет концентраций ЗВ у стен и крыш зданий) с учетом влияния застройки.

9.1.2. Для каждого из рассматриваемых источников выбросов перед выполнением расчетов с учетом застройки по формулам, приведенным в главе V настоящих Методов, определяются максимальная

концентрация ЗВ cм, а также расстояние xм и опасная скорость uм, при которых достигается концентрация ЗВ cм при отсутствии застройки.

9.1.3. Расчет рассеивания выбросов с учетом влияния застройки производится в случаях, когда здание удалено от источника выброса на расстояние менее xм, или когда источник расположен на здании или в зонах возможного образования ветровых теней, как указано в подпункте 9.1.5 настоящих Методов. При этом высота здания Hз должна быть не менее 0,4 высоты источника выброса (Hз >= 0,4 · H). Если здание удалено от источника на расстояние большее, чем 0,5 · xм, и основание источника не размещается в зоне возможного образования ветровой тени, то учет влияния застройки производится в случаях, когда высота здания превышает 0,7 высоты источника выброса (Hз > 0,7 · H).

Не подлежат учету здания и сооружения высотой менее 5 м, а также здания и сооружения, максимальный линейный размер которых по горизонтали не превышает 10 м.

Учет сооружения производится в случае, если коэффициент проницаемости, определяемый согласно своду правил СП 20.13330.2011 "СНиП 2.01.07-85 "Нагрузки и воздействия" и равный отношению суммарной площади имеющихся в нем проемов к полной площади сооружения, ниже 0,5.

--------------------------------

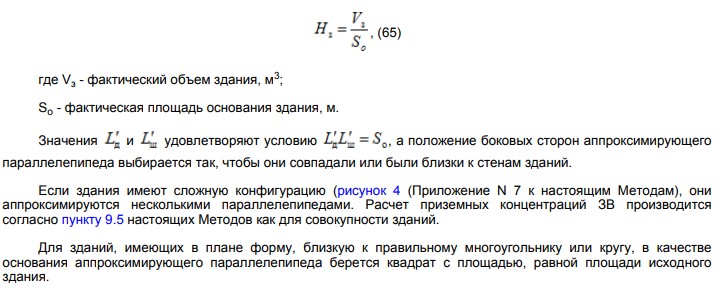

Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений", утвержденный постановлением Правительства Российской Федерации от 26.12.2014 N 1521 (Собрание законодательства Российской Федерации, 2015, N 2, ст. 465, 2015, N 40, ст. 5568, N 50, ст. 7122). 9.1.4. Рассматриваемое здание аппроксимируется в виде параллелепипеда (рисунок 3 (Приложение N 7 к настоящим Методам) высотой Hз , длиной (размер наибольшей стороны основания) и шириной . Высота Hз определяется по формуле (65):

9.1.5. Для каждого здания при заданном направлении ветра различаются три зоны ветровых теней высотой Hв над уровнем земли (рисунок 5а (Приложение N 7 к настоящим Методам):

- зона подветренной тени (зона I);

- зона крышной тени (зона II)

- зона наветренной тени или зона подпора (зона III).

На рисунке 5а (Приложение N 7 к настоящим Методам) штриховкой обозначено сечение здания, проведенное вдоль направления ветра, сплошными линиями обозначены границы зон ветровых теней I, II и III.

Максимальные значения HвI, HвII, HвIII высот ветровых теней указанных типов и их протяженности LI , LII, LIII определяются формулами (66а) - (66г):

HвI = Hз , LI = 4 · Lзв, (66а)

HвII = Hз + 0,4 · Lд , LII = Lд при Lд <= 2 · Lзв, (66б)

HвII = Hз + 0,4 · Lд , LII = 2 · Lзв при Lд > 2 · Lзв, (66в)

HвIII = 0,5 · Lзв, LIII = Lзв, (66г)

где Hз - высота здания;

Lд - длина здания, устанавливаемая в зависимости от направления ветра;

Lзв - масштаб длины, характеризующий размеры ветровых теней, который вычисляется по формулам (67а) - (67б)

Lзв = Hз при Hз <= Lш, (67а)

Lзв = Lш при Hз > Lш. (67б)

Если высота ветровых теней Hв (в зонах I, II, III) окажется менее 1 м, то принимается Hв = 1 м.

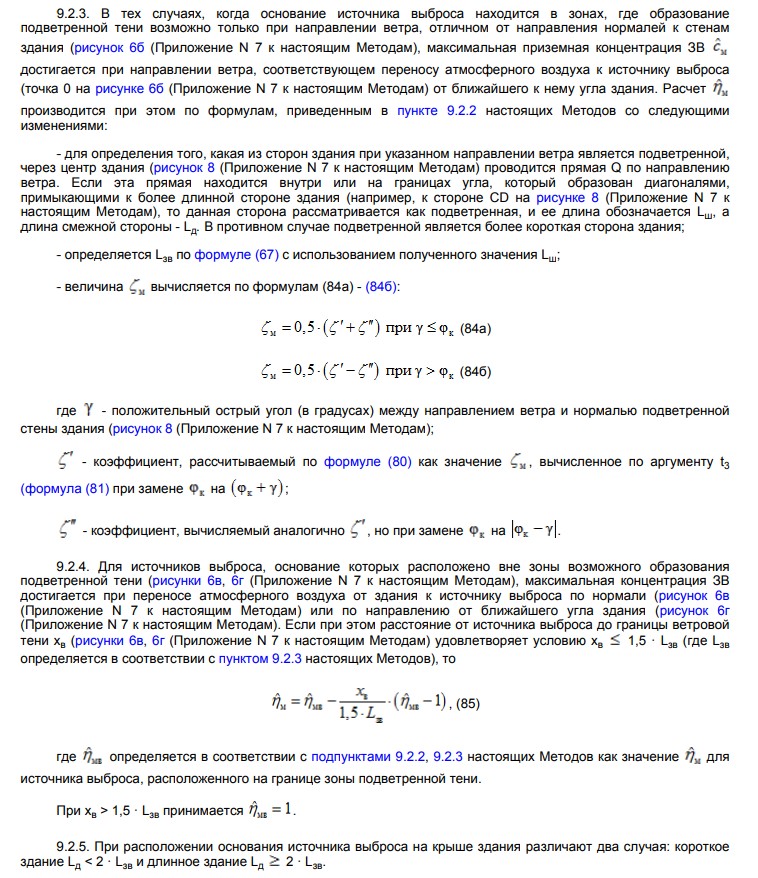

Ширина здания Lш и длина здания Lд устанавливаются в зависимости от направления ветра. В случаях, когда ветер направлен по нормали к стене здания, длина этой стены принимается за Lш, а длина смежной стены - за Lд (рисунок 5б (Приложение N 7 к настоящим Методам). В остальных случаях Lд и Lш устанавливаются в соответствии с подпунктом 9.2.3 настоящих Методов.

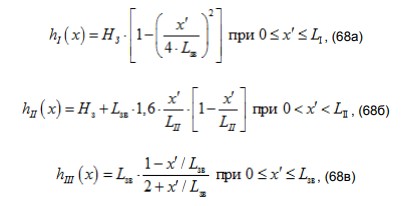

Границы ветровых теней по высоте устанавливаются по формулам (68а) - (68в):

где x' - расстояние вдоль направления ветра от точки, в которой вычисляется высота ветровой тени, до стены здания.

Если ветровые тени зданий, которые необходимо учесть в расчетах, пересекаются, то образуется объединенная тень, граница которой определяется согласно подпункту 9.5.1 настоящих Методов .

Случаи, в которых необходим более детальный учет наложения ветровых теней, рассмотрены в пункте 9.5. настоящих Методов.

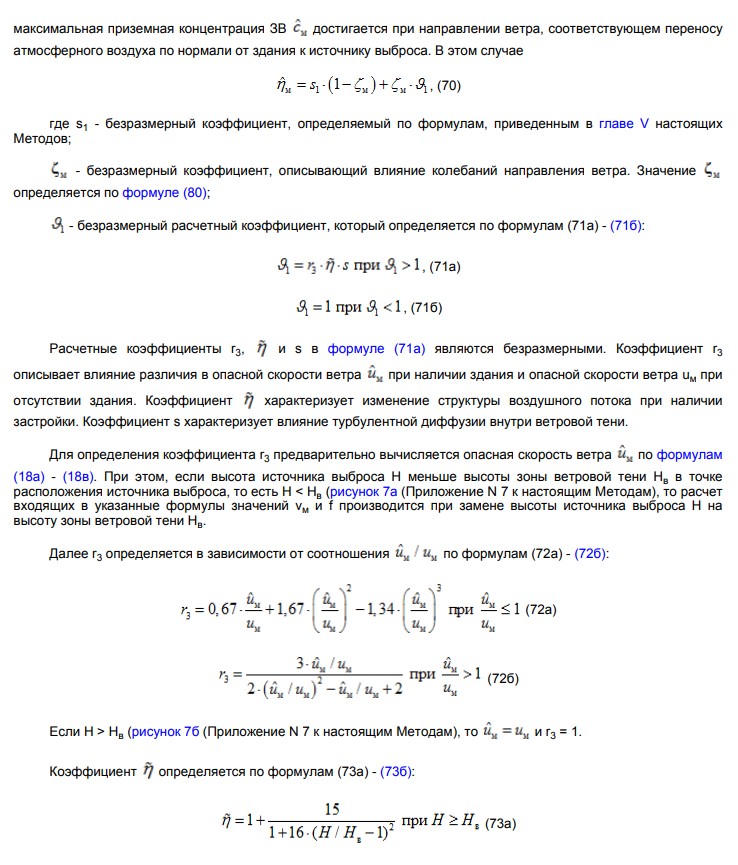

9.1.6. При наличии застройки максимальная приземная концентрация ЗВ определяется по формуле (69):
